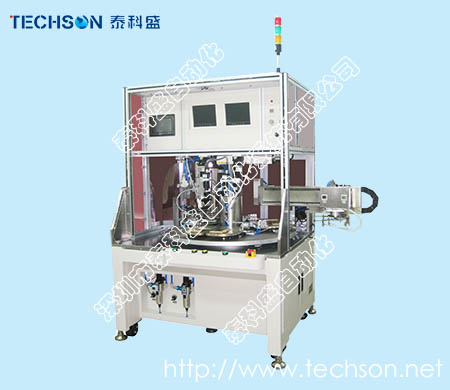

點擊圖片查看原圖
產品特點1) 采用PLC控制系統，脈沖加熱方式，鈦合金壓頭，溫度準確控制。
2) 7寸彩色觸摸屏LCD顯示輸入，中文菜單，所有參數設置瀏覽簡潔直觀。
3) 放料、焊接、取料三個工位、平臺旋轉工作方式，只需人工放料，自動完成焊接和取料至流水線上。
4) 雙壓頭，單個夾具一次可放兩件產品一起壓接，提升工作效率。
5) 兩路上對位攝像系統，方便查看產品放置位置，確保壓接品質。
產品用途
適用于高密度FPC與Sensor邦定的生產工藝中。
技術參數
1) 加熱方式：脈沖加熱
2) 溫度顯示：實時溫度曲線顯示、熱壓參數值顯示兩種選擇
3) 溫度設定范圍：RT--- 450℃(每一設定Step 1 ℃)
4) 溫差精度：±5℃
5) 熱壓時間：1 --- 99 秒
6) 壓接壓力：Min 0.5 --- Max 20 ㎏f
7) 工件固定方式：模具固定加真空吸附
8) 工作方式：可選擇手動、自動模式
9) 熱壓頭平整度：±5μm（采用感壓紙測試）
10) 生產效率：約12s/2pcs （具體與實際產品生產工藝有關）
11) 適用產品尺寸：2--7寸
12) 熱壓精度：±0.06mm
13) 工作氣壓：0.5 — 0.7Mpa
14) 主電源規格：AC 220V±10%，50Hz，4500W
15) 外觀尺寸（約）：1400mm(L)×1200mm(W)×1800mm(H)
16) 機身重量（約）：650kg
